产品特点 |
|
宽工作温度范围:-40℃∽+65℃;
频段覆盖多个倍频程;
大动态,抗饱和能力强;
良好的输入输出驻波;
防潮湿全密封设计;
噪声低;
|
|
 |
|
|
|
|
XK105型宽带低噪声放大器是一个多倍频程的宽带放大器,为天线信号提供低噪声放大。放大器具有噪声低、动态大、多个倍频程放大等特点。

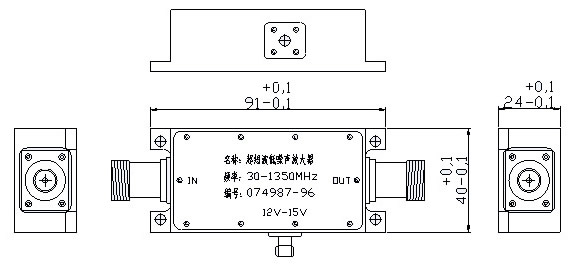

放大器的输入输出接口为N-50K。
|
|
|
|
电性能指标(测试条件 : 全温度范围、Vcc=+12~+15V)
参数名称 |
符号 |
参数值 |
单位 |
最小值 |
最大值 |
频率范围 |
FL-FH |
30 |
1350 |
MHz |
放大增益 |
Gp |
25 |
-- |
dB |
增益平坦度 |
△Gp |
-- |
±1.5 |
dB |
噪声系数 |
NF |
-- |
2.5 |
dB |
输入动态 |
Pin(1dB) |
-- |
-10 |
dBm |
输入驻波 |
VSWR |
-- |
2:1 |
|
输出驻波 |
VSWR |
-- |
2:1 |
|
|
|
|
|
电性能指标(测试条件 : 全温度范围、Vcc=+12~+15V)
参数名称 |
符号 |
参数值 |
单位 |
最小值 |
最大值 |
频率范围 |
FL-FH |
30 |
1350 |
MHz |
放大增益 |
Gp |
25 |
-- |
dB |
增益平坦度 |
△Gp |
-- |
±1.5 |
dB |
噪声系数 |
NF |
-- |
2.5 |
dB |
输入动态 |
Pin(1dB) |
-- |
-10 |
dBm |
输入驻波 |
VSWR |
-- |
2:1 |
|
输出驻波 |
VSWR |
-- |
2:1 |
|
|
|
|
|
使用说明:
按推荐工作条件输入电压
按组件标识正确连接数据和射频接口
注意良好接地
防止静电损伤
安装时注意保护表面镀层,防止划伤
推荐工作条件:
工作电压 |
+18V |
储存温度 |
-55℃∽+70℃ |
工作温度 |
-40℃∽+65℃ |
极限工作条件:
工作电压 |
+20V |
储存温度 |
-55℃∽+85℃ |
工作温度 |
-50℃∽+70℃ |
|
|
|
