| 产品特点 |
|
输出功率高：≧20W(43dbm)
RF开关：开关响应时间小于5uS
接收增益：≥ 12dB
全反射保护功能
温度保护功能
频率范围宽
|
| |
 |
|
|
|
|

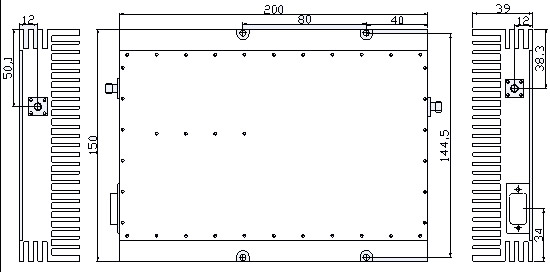

XKYS340L20B型功率延伸器是为动中通TDD图像信道机延伸功率设计的，XKYS340L20B型功率延伸器做为一个动中通设备的附件为其提高传输距离，使其具有更高的实用性，由原来的1~2W的发射功率提高到20W，以提高图像距离，本模块最后装载在1U标准机箱中，也可单独使用。
|
|
|
|
电性能指标(测试条件 ： 全温度范围、Vcc=+12V)
|
参数名称 |
符号 |
参数值 |
单位 |
|
最小值 |
最大值 |
|
频率范围 |
FL-FH |
300 |
400 |
MHz |
|
输出功率 |
Po |
-- |
≧20W |
W |
|
开关响应时间 |
T |
-- |
<5 |
Us |
|
三阶交调 |
IP3 |
15 |
-- |
dB |
|
接收增益 |
G |
12 |
-- |
dB |
|
接收噪声 |
NF |
-- |
3 |
dB |
|
接收灵敏度 |
|
-- |
-99 |
dBm |
|
输入/输出端回波损耗 |
|
15 |
-- |
dB |
|
输入功率 |
PI |
0.6 |
3 |
W |
|
|
|
|
电性能指标(测试条件 ： 全温度范围、Vcc=+12V)
|
参数名称 |
符号 |
参数值 |
单位 |
|
最小值 |
最大值 |
|
频率范围 |
FL-FH |
300 |
400 |
MHz |
|
输出功率 |
Po |
-- |
≧20W |
W |
|
开关响应时间 |
T |
-- |
<5 |
Us |
|
三阶交调 |
IP3 |
15 |
-- |
dB |
|
接收增益 |
G |
12 |
-- |
dB |
|
接收噪声 |
NF |
-- |
3 |
dB |
|
接收灵敏度 |
|
-- |
-99 |
dBm |
|
输入/输出端回波损耗 |
|
15 |
-- |
dB |
|
输入功率 |
PI |
0.6 |
3 |
W |
|
|
|
|
使用说明：
按推荐工作条件输入电压
按组件标识正确连接数据和射频接口
注意良好接地
防止静电损伤
安装时注意保护表面镀层，防止划伤
推荐工作条件：
|
工作电压 |
＋12V |
|
储存温度 |
－35℃∽＋70℃ |
|
工作温度 |
－20℃∽＋60℃ |
极限工作条件：
|
工作电压 |
＋15V |
|
储存温度 |
－40℃∽＋80℃ |
|
工作温度 |
－30℃∽＋70℃ |
|
|
|
