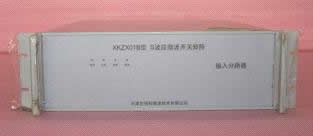

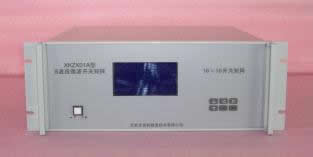

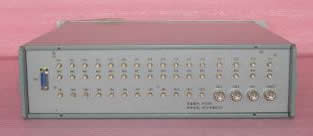

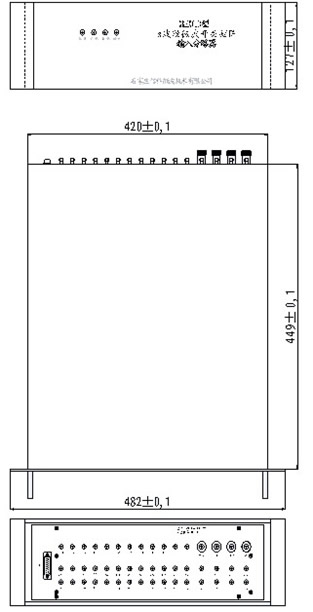

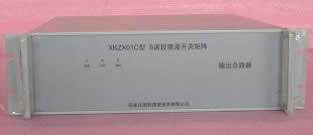

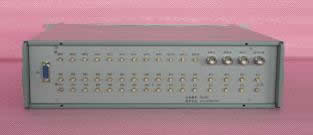

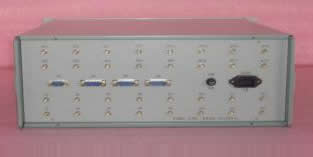

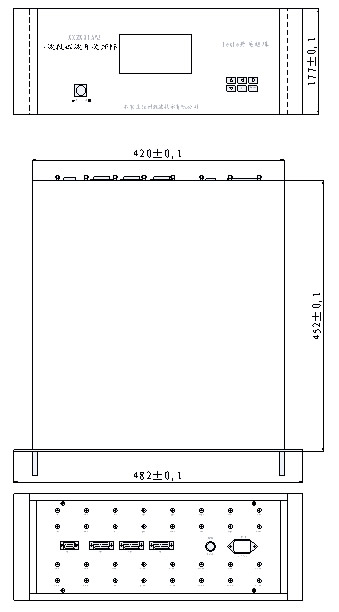

S波段微波开关矩阵组合由两个16×16的开关矩阵、输入分路器和输出合成器组成。输入分路器(标准3U机箱)处于系统最底部，两个16×16的开关矩阵位于系统中间（标准4U机箱），（标准3U机箱）处于系统顶部，S波段微波开关矩阵组合中的两个16×16的开关矩阵一个为主机另一个为备机，可以实现主备切换功能，输出合路器支持完全扇出能力，即任意一个输入都可以被切换到任意一个或所有输出，实现输出信号对输入信号的任意选择，本系统可在本地面板进行开关配置，并显示开关的连接状态，也可通过远程通讯接口完成对开关矩阵的配置，本系统结构紧凑、操作简易，可靠性高。
