宽工作温度范围:-45℃∽+85℃ 良好通带驻波特性 较高带外衰减 体积适中 输入、输出采用标准SMA接头,也可 根据用户要求采用其他接口方式
XK QB BP型螺旋腔体滤波器内部由五个谐振器及四个耦合窗口组成。对于工作在同一频率上的螺旋滤波器和同轴谐振器相比,体积要小的多,且保持较高的Q值(约1000左右)。 该同轴滤波器覆盖了VHF到UHF频段,相对带宽1~15%,具有良好的矩形系数和优良的温度特性。
典型数据:XK QB BP 340/06A型 1. 中心频率:340MHz 2. 1dB带宽:≥6MHz 3. 中心插损:≤2dB 4. 带内驻波:≤1.43 5. f0±10MHz抑制≥40dBc (特殊要求可实现≥48dBc) 6. 传输函数:chebyshev 7. 阶数:5阶

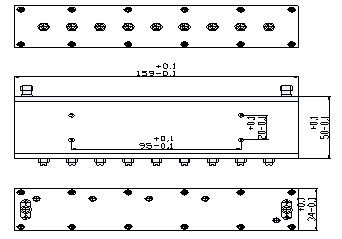

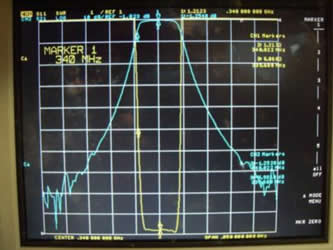

典型曲线:
推荐工作条件: 输入功率小于25W,工作温度-20℃∽+60℃ 振动小于5g。
极限工作条件: 输入功率小于35W,工作温度-45℃∽+85℃ 振动小于10g。
